在火力發(fā)電廠中，鍋爐“四管”（過熱器、再熱器、水冷壁、省煤器）的爆破泄漏事故是導(dǎo)致非計(jì)劃停機(jī)的關(guān)鍵問題，盡管鍋爐設(shè)備已采取諸多預(yù)防措施，但因舊機(jī)組服役時(shí)間增長和新機(jī)組參數(shù)提高，這類事故仍在上升。鑒于此，鍋爐“四管”的防磨防爆工作，作為保障發(fā)電機(jī)組穩(wěn)定經(jīng)濟(jì)運(yùn)行和電網(wǎng)安全的重要手段，愈發(fā)受到重視。該工作涉及鍋爐、金屬、化學(xué)、熱工、焊接等多專業(yè)，是一個(gè)綜合、系統(tǒng)的工程，因此，將其視為火力發(fā)電企業(yè)技術(shù)工作的重中之重。
鍋爐“四管”爆管原因
鍋爐“四管”爆管原因主要有以下四類：

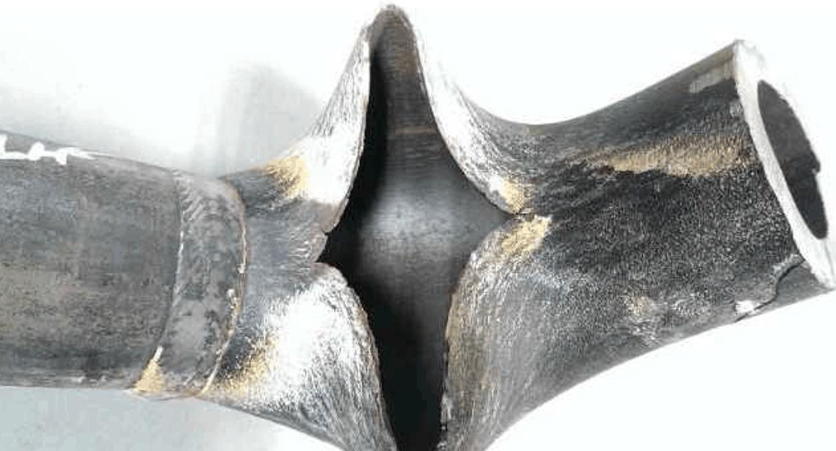

1.超溫過熱：短期超溫過熱是管壁溫度超材料下臨界溫度，強(qiáng)度下降后在內(nèi)壓作用下脹粗爆管，特征為管徑脹粗、管壁減薄呈刀刃狀、爆口大且周圍硬度高；長期超溫過熱是管壁溫度長期超設(shè)計(jì)溫度，力學(xué)性能惡化后脆裂，特征為管徑無明顯變化、爆口小呈顆粒狀且周圍有氧化皮。

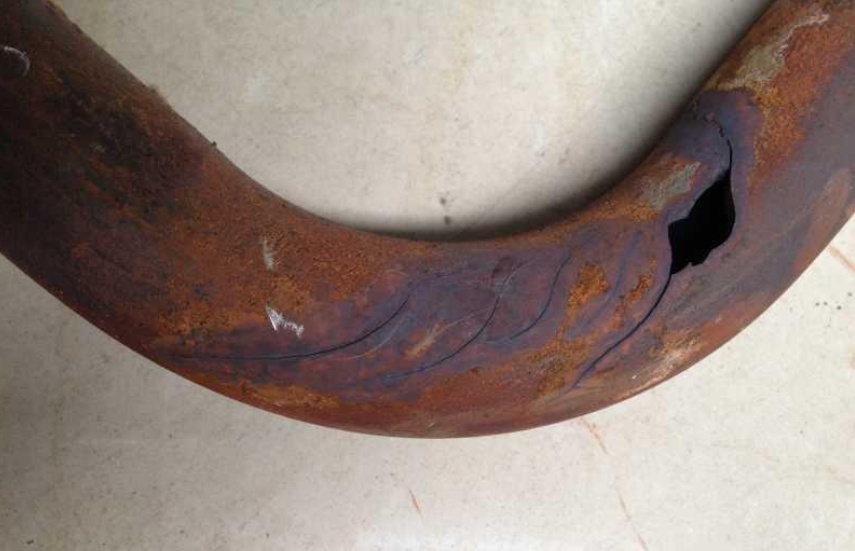

2.磨損：磨損爆管特征為管壁減薄呈刀刃狀、表面平滑、金相不變、管徑無變化。主要分為吹灰器蒸汽吹損（如內(nèi)漏、不旋轉(zhuǎn)等）、機(jī)械磨損（管卡松動(dòng)等造成金屬間粘著磨損）及煙氣飛灰磨損（對流受熱面尤其是尾部煙道中灰粉顆粒沖刷）。

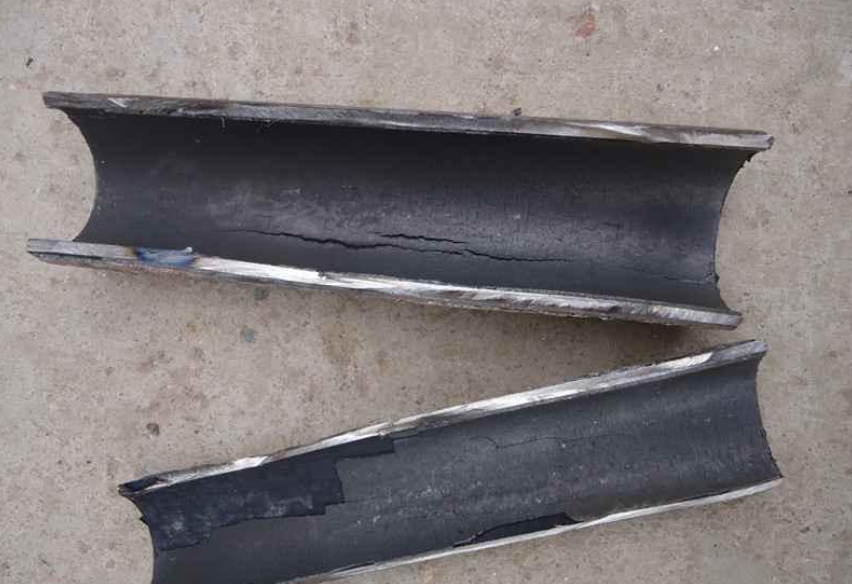

3.腐蝕：腐蝕爆管比例低但突發(fā)性強(qiáng)，特征為管壁點(diǎn)狀或坑狀腐蝕、貝殼狀裂紋、金相不變、爆口寬鈍。依據(jù)機(jī)理分為水側(cè)腐蝕（包括氧腐蝕、垢下腐蝕、氫損傷等）和煙氣側(cè)腐蝕（包括低溫和高溫硫腐蝕）。
4.熱疲勞：熱疲勞是鍋爐管受交變應(yīng)力作用而發(fā)生的疲勞損壞，特征為環(huán)形裂紋、龜狀裂紋、裂紋短粗且充滿腐蝕產(chǎn)物。造成熱疲勞的原因有爐膛水吹灰導(dǎo)致管壁溫度急劇變化、超溫使管材疲勞強(qiáng)度下降、頻繁啟停和變負(fù)荷運(yùn)行等。
“四管”防磨防爆經(jīng)驗(yàn)對策
1.建立“四管”防磨防爆例會(huì)制度：每月定期召開小組工作會(huì)議，通報(bào)檢查、維護(hù)、檢測等情況，分析異常，對入爐煤質(zhì)、汽溫、爐水水質(zhì)等情況進(jìn)行通報(bào)，公布獎(jiǎng)懲并統(tǒng)籌安排下階段工作。及時(shí)召開專題技術(shù)會(huì)議，進(jìn)行技術(shù)攻關(guān)，分析問題、制定措施和規(guī)劃，加強(qiáng)案例學(xué)習(xí)，提高技術(shù)水平。

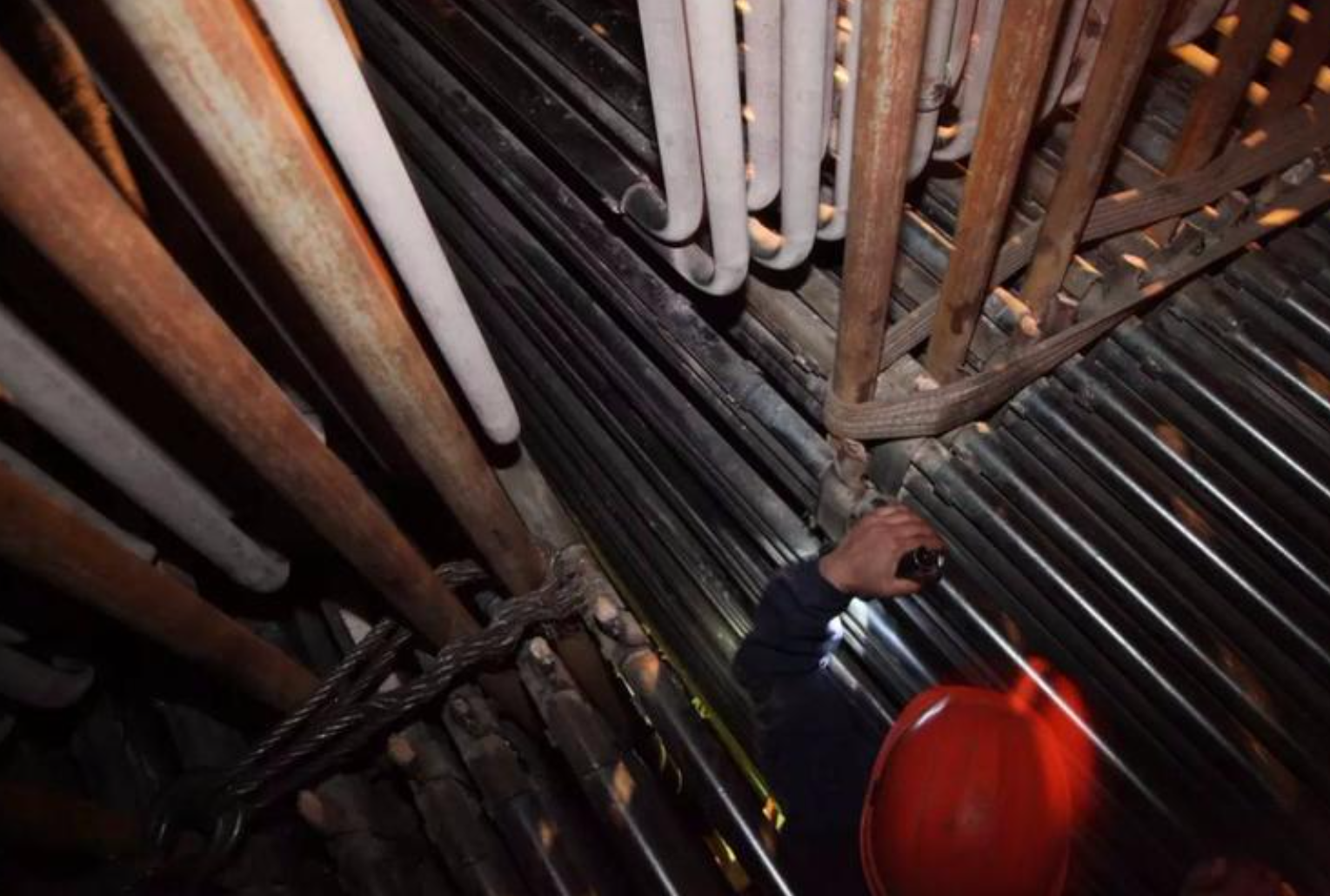

2.逢停必檢、分區(qū)域落實(shí)責(zé)任：在“人”的方面，通過專項(xiàng)培訓(xùn)使檢查人員掌握防檢方法和經(jīng)驗(yàn)。在“機(jī)”的方面，為檢查人員配備必要工具。在“環(huán)境”的方面，用高壓水沖洗受熱面避免檢查死角。在“制度及管理”方面，小組成員全員參與檢查，劃分責(zé)任區(qū)，安排2～3次交換互查，最后群體普查，發(fā)揮多視角優(yōu)勢。檢查出的缺陷以任務(wù)書形式安排處理，形成閉環(huán)管理。
3.建立健全“四管”技術(shù)臺賬：完善設(shè)備監(jiān)督和技術(shù)管理，總結(jié)爆漏規(guī)律，積累監(jiān)督和管理經(jīng)驗(yàn)，把握重點(diǎn)防治部位，提出預(yù)防措施。
4.加強(qiáng)吹灰裝置維護(hù)：保障吹灰器俯仰角度適宜，防止凝結(jié)水淋淌導(dǎo)致爐墻管子熱疲勞失效。根據(jù)入爐煤質(zhì)和鍋爐排煙溫度，積累吹灰器運(yùn)行數(shù)據(jù)，確定最佳吹灰方案。
5.重視汽、水品質(zhì)、加強(qiáng)超溫考核：做好汽、水品質(zhì)監(jiān)督，重點(diǎn)防治凝汽器泄漏、精處理投入和溶氧問題。運(yùn)行人員規(guī)范操作，合理控制參數(shù)，防止風(fēng)速過高、熱負(fù)荷過分集中、火焰偏斜、燃燒中心不合適、煙溫偏差過大等問題，避免結(jié)焦、高溫腐蝕和對流受熱面超溫等事件。
結(jié)語
（1）掌握鍋爐“四管”的爆漏原因和失效特征，有助于加強(qiáng)電廠金屬技術(shù)監(jiān)督。在防磨防爆檢查時(shí)，可提前消除隱患，有效減少鍋爐“四管”的爆漏。
（2）防磨防爆技術(shù)管理是系統(tǒng)工程，需建立防磨防爆體制，重視運(yùn)行的規(guī)范操作和精確控制，推進(jìn)設(shè)備更新改造，細(xì)致開展防磨防爆檢查，以此提高鍋爐設(shè)備健康水平，降低“四管”泄漏率。
（3）隨著超（超）臨界機(jī)組運(yùn)行，新材料、結(jié)構(gòu)、工藝的應(yīng)用帶來新課題。防磨防爆技術(shù)管理要不斷更新檢查工藝與方案，杜絕死角，加強(qiáng)人員技術(shù)交流，以滿足日益提高的技術(shù)要求。
咨詢電話：400-8827886
公司地址：武漢市東湖高新開發(fā)區(qū)國際企業(yè)中心鼎業(yè)樓
